航空機の操縦装置：操縦桿と操舵輪の仕組みと役割

航空機における操縦桿および操舵輪は、機体の姿勢や進行方向を制御するための主要な入力装置です。パイロットがこれらを操作することで、昇降舵（ピッチ制御）や補助翼（ロール制御）を動かし、機体の飛行状態を変化させます。

操縦桿と操舵輪の分類

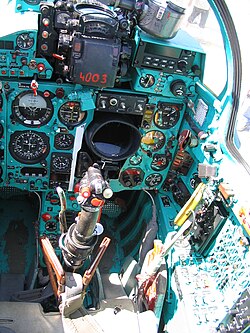

操縦装置は形状や操作形態により大きく分類されます。棒状のものは「操縦桿（コントロール・スティック）」と呼ばれ、機動性が求められる戦闘機やヘリコプターで一般的です。一方、自動車のステアリングに似た形状のものは「操舵輪（コントロール・ホイール、ヨーク）」と呼ばれ、旅客機や小型飛行機で広く採用されています。操舵輪は左右への回転操作に加え、前後への押し引き操作が組み合わされています。

操舵輪の形状は円形、U字、Y字、M字など多岐にわたります。例えば、デ・ハビランド・カナダのDHCシリーズやエンブラエルの機体では独自の形状が採用されています。また、セスナ172のように正面パネルから突き出す方式は、足元のスペースを確保しやすく、小型機での乗り降りに適しています。

フライ・バイ・ワイヤとサイドスティック

現代の航空機、特にフライ・バイ・ワイヤ（FBW）システムを採用した機種では、操縦装置の配置に変化が見られます。エアバスA320以降の旅客機やF-16戦闘機では、パイロットの横に配置された「サイドスティック」が採用されています。

サイドスティックの利点として、計器類の視認性向上や、正面へのテーブル設置、耐G性能の向上が挙げられます。F-16のような戦闘機では、操縦桿の変位を圧力センサーで感知する方式をとっており、操作の即時性が高く、高G環境下でのパイロットの負担軽減に寄与しています。

操縦の受け渡しと安全管理

副操縦士が同乗する機体では、両席に操縦装置が備え付けられています。これらは単一の系統に連結されていることが一般的ですが、緊急時や混乱時には両者が相反する操作を行い、事故を誘発するリスクも存在します。これを防ぐため、パイロット間では「You have control」「I have control」といった明確な声かけによる操縦権の受け渡し手順が厳格に定められています。また、現代の大型機では、両操縦士の入力が競合した場合に警告を発するシステムも導入されています。

操縦装置には、無線通信用スイッチやトリム調整スイッチが統合されていることが多く、戦闘機ではスロットルとスティックから手を離さずに武装操作まで行う「HOTAS」という概念が標準的です。
