霧箱の原理、歴史、および放射線検出における役割

霧箱（きりばこ、英語: cloud chamber）は、蒸気の凝結作用を利用して荷電粒子や放射線の飛跡を検出するための実験装置である。1897年にスコットランドの物理学者チャールズ・ウィルソンによって発明された。

過冷却や膨張などの手法を用いて気体中に過飽和状態を作り出し、そこへ荷電粒子や放射線を入射させることで気体分子をイオン化させる。生成されたイオンを凝結核として液滴が成長し、放射線が通過した軌跡を肉眼や写真で視覚的に観測することが可能となる。

原理と過飽和の仕組み

気体が保持できる最大の蒸気量は飽和蒸気量と呼ばれ、温度が高いほど多くなる。温度低下に伴い飽和蒸気量は減少し、過剰な蒸気は液滴へ相転移しようとする。しかし、周囲にちりやほこりなどの凝結核が存在しない純粋な気体中では、核となるものが欠如しているため、飽和蒸気量を超えても蒸気が気体のまま留まる過飽和という状態が生じる。

霧箱はこの過飽和状態を人工的に維持する。外部から侵入した荷電粒子や放射線は周囲の気体分子を電離し、イオンを生成する。水などの極性分子は、このイオン電界に引き付けられる性質があるため、放射線が通過した道筋に沿って微小な液滴が連続して生成される。これに側面から光を照射することで、放射線の軌跡が白い線状の痕跡として観察できる。

霧箱の種類

過飽和状態を発生させる方式の違いにより、主に膨張霧箱と拡散霧箱の2種類に大別される。

膨張霧箱（ウィルソン霧箱）

気体を急激に膨張させることで断熱膨張による温度降下を起こし、一時的な過飽和状態を作り出す装置である。一般に「ウィルソン霧箱」と呼ばれる場合は、この膨張方式を指すことが多い。

ピストンの引き下げなどによって瞬間的に温度が下がり、そのタイミングで放射線が入射すれば飛跡が観測される。ただし、連続的な観測は難しく、一度膨張させた後は再び実験準備が整うまでに数分の時間を要する。そのため、ガイガーカウンターなどの検出器と連動させ、放射線を検知した瞬間のみ自動で膨張させる仕組みを取り入れた装置も開発された。

拡散霧箱

装置内部に上下方向の温度勾配を恒常的に作り出すことで過飽和領域を維持する装置である。箱の上部にアルコールなどの液体を含ませた布や溝を配置し、下部をドライアイスや液体窒素で冷却する構造をとる。

上部から蒸発した蒸気は下方向へ移動する過程で冷やされ、中層部に安定した過飽和帯が形成される。拡散霧箱は膨張霧箱とは異なり、特別な駆動機構なしに常時放射線の飛跡を観測できる利点がある反面、過飽和状態が維持される領域が限定されるという制約もある。

放射線の種類による飛跡の違い

霧箱内で観測される飛跡の形状は、入射する放射線の物理的性質によって異なる特徴を示す。

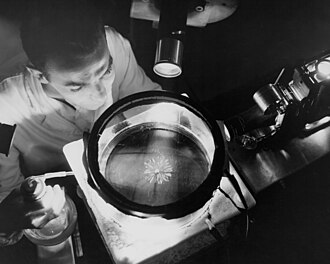

• アルファ線： ヘリウム原子核であり質量が大きいため、太く鮮明で短い直線状の飛跡を残す。周囲の気体分子と多数回衝突するため急速にエネルギーを失い、数センチメートル程度で停止する。
• ベータ線： 高速の電子であり、質量が小さく気体分子に衝突しやすいため、細く曲がりくねった飛跡を描く。
• ガンマ線： 電荷を持たないため直接の飛跡は残さないが、ガンマ線によって弾き飛ばされた電子（ベータ線）の飛跡として間接的に観測される。
• ミューオン： 長く細い直線の飛跡を作る特徴がある。

また、磁場をかけた空間に霧箱を置くと、荷電粒子はローレンツ力を受けて軌道が曲げられる。その曲率半径を測定することで、粒子の運動量を算出することが可能となる。

歴史的発展

霧箱はもともと放射線検出を目的として開発されたのではなく、チャールズ・ウィルソンが雲や霧の気象学的現象を実験室で再現する研究の過程で誕生したものである。

1896年、ウィルソンはちりのない密閉空間で水蒸気が過飽和状態に達する条件を見いだし、その現象にX線を照射すると霧が濃くなる事実を確認した。J.J.トムソンらはこの霧の核がイオンであることを実証し、初期の原子・電子研究に大きな貢献を果たした。ウィルソン自身は1911年から1912年にかけてアルファ線やベータ線の飛跡撮影に成功し、この功績により1927年のノーベル物理学賞を受賞した。

1920年代に入ると、パトリック・ブラケットらにより自動膨張式の写真撮影付き霧箱が開発され、原子核衝突の解析が行われた。1927年にはドミトリー・スコベルツィンが宇宙線の観測に霧箱を応用した。さらに1932年には、カール・デイヴィッド・アンダーソンが霧箱と磁場を用いて電子と反対の電荷を持つ陽電子を発見し、のちにミュオンの検出などにも繋がった。

1950年代以降、より高密度な観測が可能な泡箱や原子核乾板の発達に伴い、研究の第一線からは退いたものの、教育現場や科学館における放射線教育の代表的な実証装置として現在も広く活用されている。
