航空機の胴体構造と設計技術の概要

航空機の胴体（どうたい、英語: Fuselage）は、航空機の本体部分であり、乗務員、旅客または貨物を収容する役割を担います。単一エンジンの航空機では通常エンジンも含まれるほか、水陸両用機においては胴体が浮遊体として機能する場合もあります。また、胴体は航空機の安定性と操縦性に不可欠な揚力面や動翼面、安定化面を適切な位置に配置する支持構造としても機能します。

構造の種類

航空機の胴体構造には、歴史的背景や機体の規模に応じていくつかの主要な方式が存在します。

トラス構造

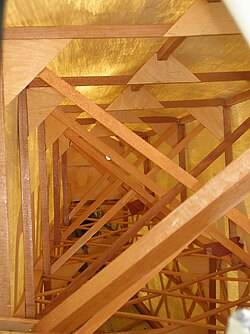

溶接鋼管トラスを使用する多くの軽量航空機で採用されている構造です。ボックストラス構造は合板などで構築されることもあり、軽量なストリンガーを追加して丸みを帯びた形状を作り、ファブリックカバーで覆うことで空力的な外形を形成します。

大圏構造

大戦間期から第二次世界大戦にかけてバーンズ・ウォリスが英国のビッカース社のために用いた構造です。複数のフラットストリップストリンガーをらせん状に巻き付けてバスケット状の外観を形成し、軽量でありながら高い剛性を持つ特徴があります。

モノコックシェルとセミモノコック

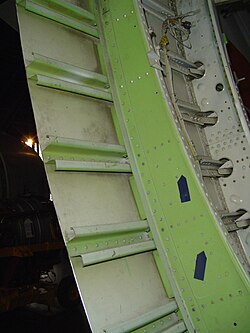

モノコック構造では胴体の外面そのものが一次構造となり、初期には成形合板やファイバーグラスなどが利用されました。現代の大型航空機や金属製軽飛行機の主流であるセミモノコック構造では、断面形状を持つフレームを縦方向のストリンガーで結合し、アルミニウム合金などの外板で覆うことで応力を分散させています。

材料の変遷

初期の航空機は布張りの木製フレームが主流でしたが、単葉機の普及に伴い金属フレームおよび全金属構造へと移行しました。現代では、ボーイング787などのように複合材料を胴体全体に採用する例もあり、加圧レベルの向上や軽量化による運用コストの削減が図られています。

窓ガラスの設計

コックピットのフロントガラスはバードストライクへの耐性が求められ、通常は複数層の化学強化ガラスやプラスチックで構成されています。また、キャビンウィンドウは軽量なアクリル樹脂などの複数パネルで構成されており、外側パネルはキャビン圧力を支える役割を持っています。

翼との統合

全翼機（ノースロップB-2など）では独立した胴体を持たず、胴体が翼構造の一部となります。逆に、胴体自体で揚力を生成するリフティングボディや、その中間的な形態であるブレンデッドウィングボディといった設計も存在します。
