ノズル（機械部品）の構造と役割の解説

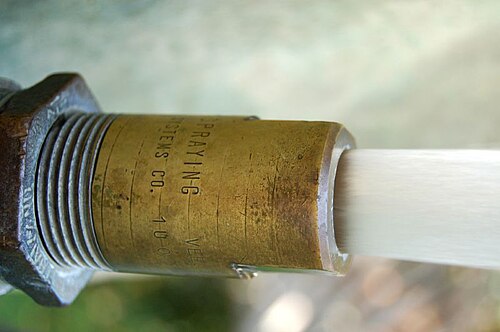

ノズル（英語: nozzle）とは、気体や液体などの流体が流れる方向を定めるために使用される、パイプ状の機械部品である。流体の流量、流速、方向、圧力といった特性をコントロールするために、工業や航空宇宙分野など幅広い用途で使用されている。

高速度ノズルの仕組みと役割

ノズルは一般に、流体の内部エネルギーを減少させ、運動エネルギーを増加させるために用いられる。構造的には、流体が進むにつれて直径が小さくなっていく「コンバージェント（収束）型」と、直径が大きくなっていく「ダイバージェント（発散）型」に分類される。また、収束部に続いて発散部を持つ構造はラバール・ノズル（コンバージェント・ダイバージェント・ノズル）と呼ばれる。

コンバージェント・ノズルは流体を加速させる働きを持ち、圧力比が十分に高ければ、流速はノズルの最も狭い部分で音速に達する。この状態はチョーク流れと呼ばれる。一方、ダイバージェント・ノズルは、流速が音速または超音速の場合に流速をさらに高める働きをする。

超音速航空機のジェットエンジンやロケットエンジンでは、最大推力と噴出速度を得るためにコンバージェント・ダイバージェント・ノズルが広く採用されている。

磁気ノズル

磁気ノズルは、プラズマの制御技術として考案されたノズルである。プラズマは電離したイオンや自由電子といった荷電粒子の集まりであり、磁場をかけることでローレンツ力によりその流れを整え、さらに磁場を変化させることで進行方向を制御することができる。核融合炉や核融合ロケットを制御するための研究が進められている。

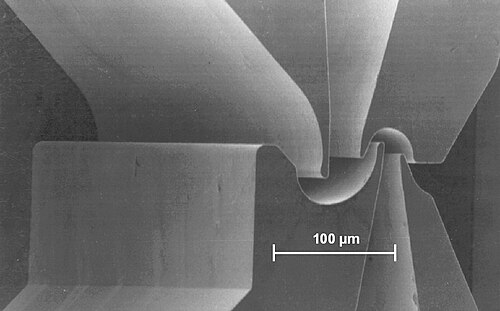

分離ノズル

ガス化された異なる質量を持つ物質を分離するために用いられるノズルである。遠心力を利用して質量差から対象物質を分離する仕組みを持つ。

ノズルの精度や運転時の圧力・温度管理には高い精度が求められ、流体中の微粒子による磨耗で分離精度が低下するため定期的な交換が必要となる。また、カスケード状に何段も並べることで純度を高める工夫がなされている。
