パンタグラフ（平行リンク機構）の構造と各分野での応用
📌 主なポイント
- ✓パンタグラフの語源はギリシア語の「すべてを書く／描くもの」であり、本来は製図用具の名称であった。
- ✓機械要素としては平行リンク機構を用いて図面の拡大や縮小を行う道具に由来する。
- ✓鉄道の集電装置やノートパソコンのキーボード支持機構、自動車のジャッキなど多様な分野に応用されている。
パンタグラフ（英: Pantograph）とは、菱形などの収縮する平行リンク機構を用いた道具や機構の総称です。
ギリシア語の「すべてを（παντ-）書く／描くもの（γραφ、drawing, painting, writingの意味）」を語源としており、もともとは原図をなぞって拡大または縮小した図面を描くための製図用具の名称でした。この機構が広く応用されるにつれ、「菱形の収縮機構」全般を指す言葉として定着しました。
製図用具としての起源
パンタグラフは、原図をなぞって拡大・縮小図面を描くための製図用具として広く使われてきました。CADやCNCなどのデジタル技術の発達により製図の現場で使用される機会は減少しましたが、絵画の下絵制作などにおいて一定の需要が存在し、画材店などで入手可能です。
玩具における応用
玩具分野では、パンタグラフの伸縮構造を利用したマジックハンドなどが開発されています。代表的な例として、任天堂が1966年に発売した「ウルトラハンド」が挙げられます。
工作機械および輸送機械

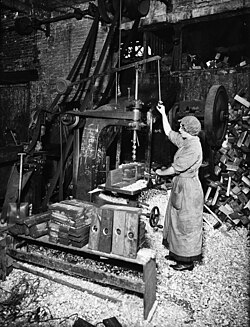

木型の製作やフライス加工機械、ボール盤などの工作機械において、伸縮機構が活用されることがあります。また、大型のニッパーやワイヤーカッターであるボルトカッタの一部にも、力を伝えるためにパンタグラフ機構が採用されています。
さらに、高所作業車の一部にもパンタグラフ機構が組み込まれており、英語圏では「Scissor lift」とも呼ばれています。

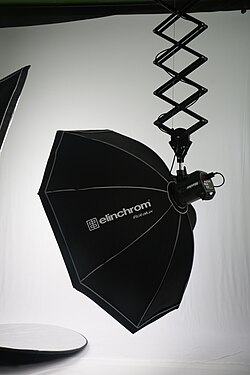

映像機材および照明保持具

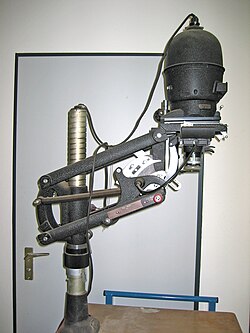

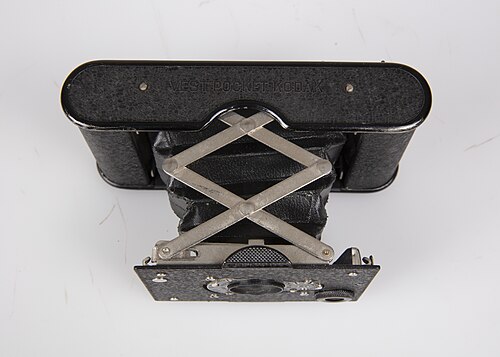

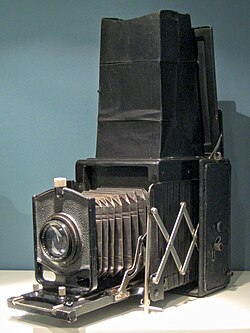

写真機や光学機器の分野でも、蛇腹式カメラの鏡筒を保持する機構や、接写用のベローズなどにパンタグラフの原理が用いられてきました。
鉄道における集電装置
鉄道車両において、架線から電気を取り込む集電装置の一種としてパンタグラフが広く知られています。頂部の2点が近接した六角形などの形状をしており、形状が菱形から変化した場合でも「パンタグラフ」という呼称が継承されています。
パソコンのキーボード機構
ノートパソコンなどの薄型キーボードにおいて、キーを支持するスプリング機構としてパンタグラフ方式が採用されています。キーの接点に均等な圧力がかかるため、中心からずれてタイピングした場合でも確実に入力でき、軽いタッチと静かな打鍵音を実現しています。
自動車および自転車の機構

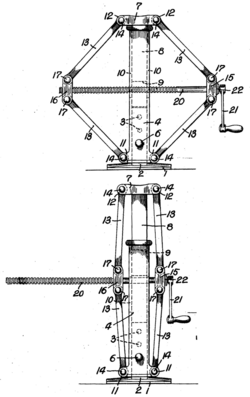

自動車の分野では、窓の昇降を行うウインドウレギュレーターや、車両の持ち上げに用いられる小型の「パンタグラフジャッキ」、さらに一部のワイパー駆動機構にパンタグラフの構造が取り入れられています。

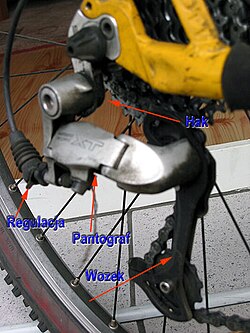

また、自転車の外装変速機（ディレイラー）においても、プーリーを平行移動させてチェーンを掛け替えるためにパンタグラフ機構が活用されています。
