ワイヤーストリッパーの構造と用途解説

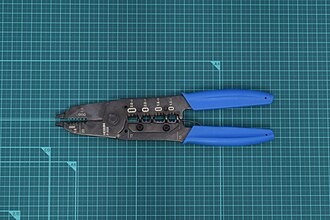

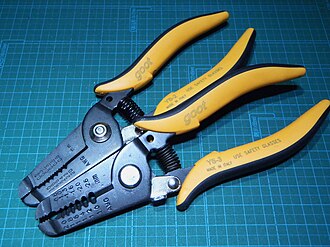

ワイヤーストリッパーとは、被覆電線の外皮や絶縁体を取り除くために使用される専用の工具である。ケーブルストリッパーや単にストリッパーとも呼ばれ、主に手持ち可能なサイズの電線加工に用いられる。工具メーカーでは対象となる線材名称を冠して呼ばれることが一般的である。

利用の目的と背景

電線の被覆を除去する目的自体は、カッターナイフやニッパー、ペンチなどの汎用工具を用いて達成することも可能である。しかし、専用工具を用いずにこれら他の工具で加工を行うと、芯線に意図しない傷をつけてしまうリスクが生じる。

単芯線に傷がつくと断面積がわずかに減少し、抵抗値の増大を招く。大電流が流れる回路では発熱や発煙、最悪の場合は火災の原因となりかねない。また、機械的強度の低下によりケーブルの動揺で断線に至る恐れもある。一方、より線において芯線を誤って切断してしまった場合も同様に抵抗値が増大するほか、切れた細い線が外部に飛び出して隣接する電線との短絡を引き起こす危険がある。

このような不具合を回避し、熟練度を問わず安定した品質で効率的に作業を行うためにワイヤーストリッパーが活用されている。

種類と分類

ワイヤーストリッパーは加工する対象や機構によっていくつかの種類に分かれる。

• 同軸ケーブルストリッパー
• 光ファイバーストリッパー（マイクロストリップ）

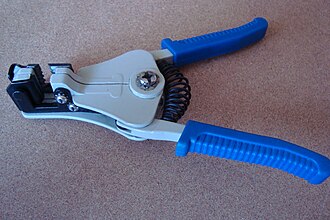

• オートマチックワイヤーストリッパー

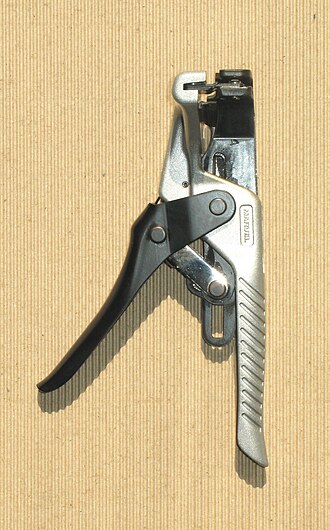

また、機能面による分類としては、被覆を切る機能のみを持ち剥ぎ取りを手動で行うタイプ、被覆を切ると同時に剥ぎ取るタイプ、連続して操作が可能なタイプなどが存在する。
